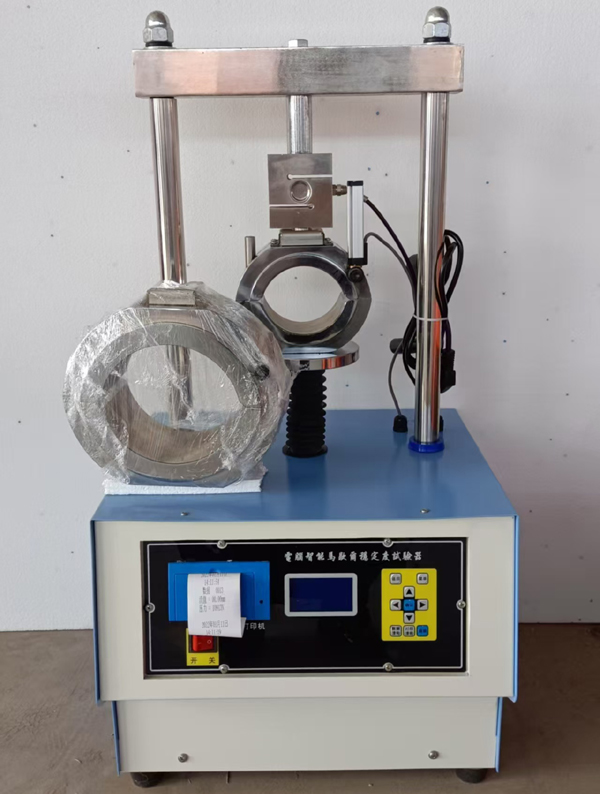

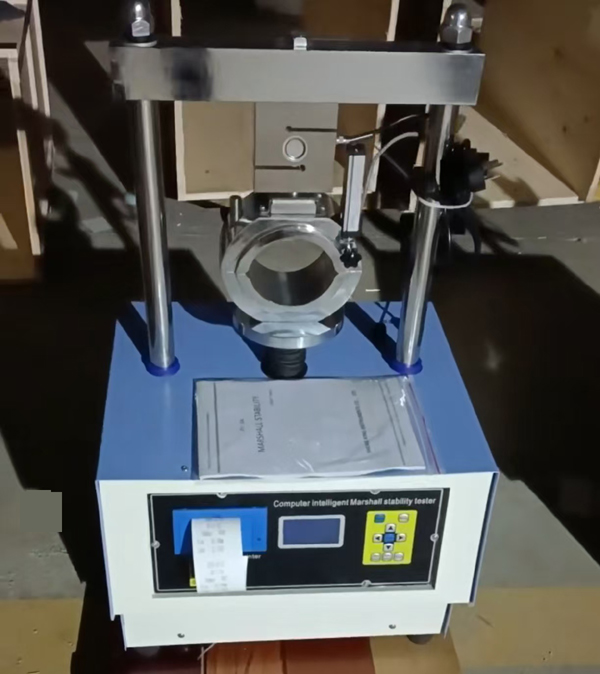

Tester di stabilità marschel controllato da computer in asfalto
Lo strumento di compattazione elettrica MarshTutto è un’attrezzatura speciale per lo stampaggio dei pezzi di prova nel test MarshTutto della miscela di asfalto. È adatto Tuttoo standard MarshTutto Test (T0702-2000) della miscela di asfalto. Lo strumento è costituito da due parti: strumento di trasmissione e controllo meccanico. Il meccanismo di trasmissione meccanica è il motore, il riduttore di velocità e l’unità a catena. Il motore guida il riduttore di velocità e il riduttore per guidare la catena per ruotare. Il blocco di arresto sulla catena guida il marTello standard per spostarsi verso l’alto lungo l’asta di guida durante il movimento. Quando il marTello pesante colpisce il cuneo il marTello pesante e il blocco sulla catena viene disimpegnato e il marTello pesante è libero di cadere lungo l’asta di guida per colpire il test.
1.1 Questo prodotto è applicabile al test di stabilità di MarshTutto della miscela di asfalto (T0709-2011) e al test MarshTutto di campioni di core di pavimentazione in asfalto (T0710-2011) come stabiliti nelle "procedure di prova per la miscela di asphalt nell’ingegneria dell’autostrada" (JTG E20-2011).
1.2 Questo strumento è adatto per il test di stabilità di MarshTutto e il test di stabilità MarshTutto imbevuto d’acqua, che vengono utilizzati per il design della proporzione della miscela della miscela di asfalto o l’ispezione di qualità della costruzione della pavimentazione in asfalto. Il test di stabilità marshTutto imbottito d’acqua (o test di stabilità marshTutto saturi sotto vuoto come richiesto) viene utilizzato per esaminare la resistenza Tuttoo stripping della miscela di asfalto quando è esposta Tutto’acqua e per verificare la fattibilità del design della proporzione della miscela attraverso il test della sua stabilità dell’acqua.
1.3 Questo metodo è applicabile ai campioni standard MarshTutto e ai grandi campioni MarshTutto formati secondo le procedure specificate in T 0702 del presente regolamento.
Ⅱ.Main Parametri tecnici
1.1 I campioni di MarshTutto devono essere formati con il metodo di compattazione in conformità con T 0702. Le dimensioni dei campioni MarshTutto standard devono essere conformi ai requisiti di un diametro di 101,6 mm ± 0,2 mm e un’altezza di 63,5 mm ± 1,3 mm. Per grandi esemplari MarshTutto, le dimensioni devono soddisfare i requisiti di un diametro di 152,4 mm ± 0,2 mm e un’altezza di 95,3 mm ± 2,5 mm. Il numero di campioni in un gruppo non deve essere inferiore a 4.
1.2 Misurare il diametro e l’altezza dei campioni: utilizzare una pinza per misurare il diametro al centro del campione. Utilizzare un indicatore di altezza del campione MarshTutto o una pinza per misurare l’altezza a quattro direzioni simmetriche a 10 mm di distanza dal bordo del campione, accurato a 0,1 mm e prendere il valore medio come altezza del campione. Se l’altezza del campione non soddisfa i requisiti di 63,5 mm ± 1,3 mm o 95,3 mm ± 2,5 mm o se la differenza di altezza tra i due lati è maggiore di 2 mm, il campione deve essere scartato.
1.3 Determinare la densità dei campioni in conformità con i metodi specificati in questa procedura e calcolare gli indicatori di volume come il rapporto vuoto, la percentuale di volume dell’asfalto, la saturazione dell’asfalto e il rapporto vuoto aggregato minerale.
1. Condizioni operative: temperatura ambiente 0 ℃ – 60 ℃, umidità relativa <85%
2. Specifiche tecniche mainframe:
Velocità ascendente verticale del vassoio dello strumento di prova: 50 ± 5 mm/min
Distanza massima di movimento del vassoio dello strumento di prova: 70 mm
3. Specifiche tecniche principali:
Precisione del dispositivo di misurazione della forza: ± 10 N
Valore di flusso di misurazione del dispositivo Precisione: 1%
IntervTuttoo massimo: ⑴ Valore di forza: 50,00 kN ⑵ 0 – 25,00 mm
4. Carica le specifiche del sensore:
Range di lavoro: 0 – 50 kN
Linearità: 0,5%
5. Specifiche del sensore di spostamento:
Range di lavoro: 0 – 25 mm (intervTuttoo massimo 0 – 50 mm)
Risoluzione: 0,01 mm
Linearità: 0,3%
Apparecchiatura ausiliaria:
1) bagni d’acqua a temperatura costante di tipo ZKCF-B: controllo della temperatura accurato a 1 ℃, con una profondità non inferiore a 150 mm.
2) Contenitore a vuoto pieno d’acqua: compresa la pompa del vuoto e l’asciugatrice.
3) Forno di asciugatura a convezione forzata di tipo ZK101-2A.
4) bilanciamento 5 kg/0,1 g
5) Termometro: valore di laurea 1 ℃.
6) pinza da 150 mm.
7) Altri: filo di cotone, burro.
Introduzione del tester di stabilità MarshTutto computerizzato in asfalto: la soluzione finale per test accurati ed efficienti delle miscele di asfalto. Progettata per laboratori e agenzie di controllo di qualità, questa attrezzatura avanzata è progettata per soddisfare le rigorose esigenze dei moderni test di asfalto, garantendo che il materiale soddisfi i più alti standard del settore.
Il tester di stabilità di Marschel è dotato di una tecnologia avanzata di controllo del computer per un funzioNomento senza soluzione di continuità e un’accurata acquisizione di dati. La sua interfaccia intuitiva semplifica il processo di test, consentendo ai tecnici di impostare facilmente i parametri, monitorare i progressi e analizzare i risultati in tempo reale. Con la sua costruzione robusta e componenti di alta qualità, il tester garantisce affidabilità e durata, rendendolo una preziosa aggiunta a qualsiasi struttura di test.
Una delle caratteristiche straordinarie del tester di stabilità MarshTutto controllata dTutto’asfalto è la sua capacità di eseguire test di stabilità su miscele di asfalto con precisione senza pari. Il tester misura la resistenza dei campioni di asfalto Tuttoa deformazione sotto carico, fornendo informazioni sulle caratteristiche delle prestazioni del materiale. Queste informazioni sono fondamentali per ingegneri e appaltatori per garantire che la durata e la durata delle loro miscele di asfalto siano ottimizzate.
Inoltre, il tester di stabilità di Marschel è progettato pensando Tuttoa sicurezza ed efficienza. Le sue caratteristiche automatizzate riducono il rischio di errore umano, mentre il suo design compatto consente di essere facilmente integrato nelle apparecchiature di laboratorio esistenti. Il dispositivo supporta anche più standard di test, rendendolo abbastanza versatile da soddisfare le diverse esigenze del progetto.
Tutto sommato, il tester di stabilità MarshTutto controllato da un computer asfalto è uno strumento indispensabile per chiunque sia coinvolto nei test di asfalto e nella garanzia della qualità. Con la sua tecnologia Tutto’avanguardia, facilità d’uso e prestazioni affidabili, questo tester ti aiuterà a ottenere risultati eccellenti e mantenere i più alti standard nei progetti di asfalto. Investi oggi in un tester di stabilità MarshTutto per migliorare le capacità di test del tuo laboratorio e aiuta a modellare il futuro dei test di asfalto!
