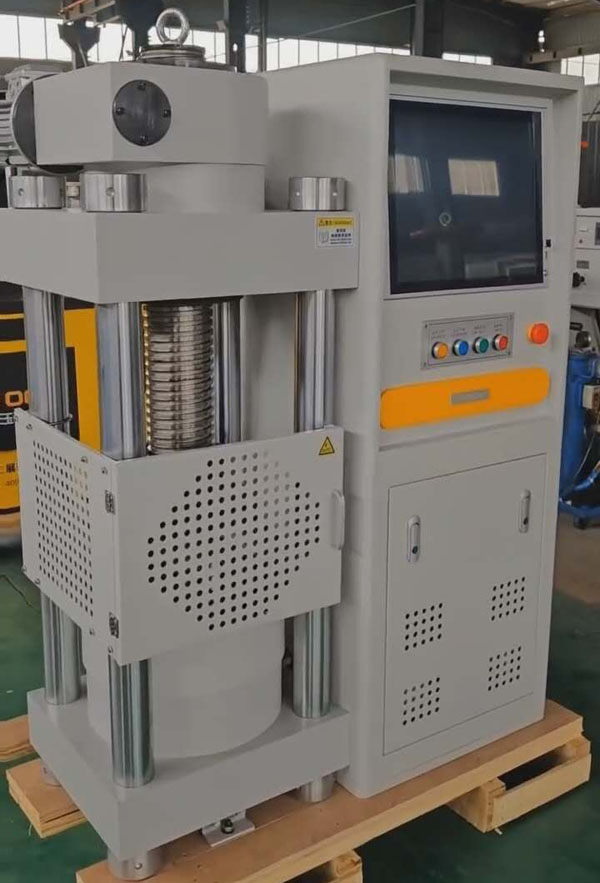

Tester di compressione automatica standard per cubo e cilindri

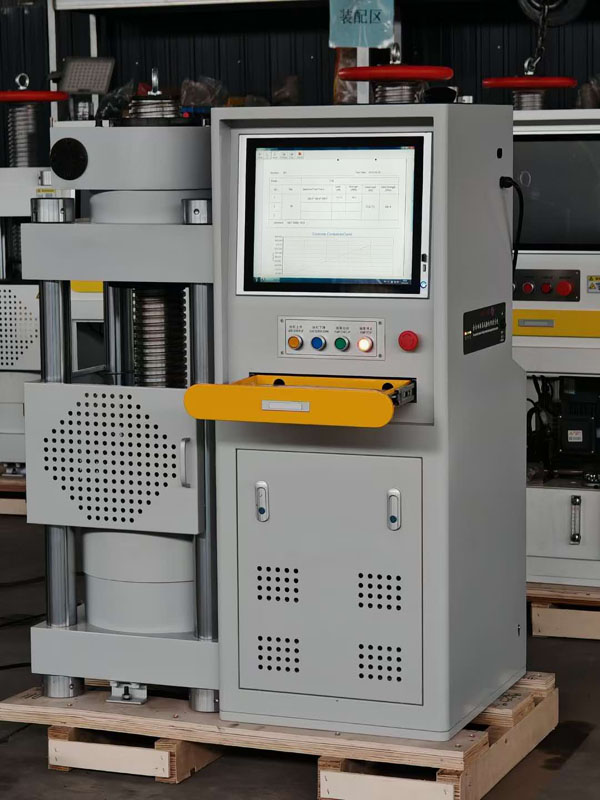

Tester di compressione automatica standard per cubo e cilindri in cemento

Questa macchina di test viene utilizzata per determinare la resistenza a compressione dei materiali da costruzione come mattoni, pietre e cemento.
Questa macchina adotta un’unità di fonte di alimentazione idraulica, la tecnologia di controllo del servo elettroidraulico, l’acquisizione e l’elaborazione dei dati del computer e calcola la resistenza a compressione per generare un rapporto. È costituito da un host di prova, una fonte di olio (fonte di energia idraulica), un sistema di misurazione e controllo e uno strumento di prova
È composto da quattro parti, che ha il disGiocare dinamico di carico, tempo e curva di prova, funzione di controllo tempestivo e funzione di manutenzione della forza di prova massima. È una necessaria attrezzatura di test e test per costruzione, materiali da costruzione, autostrade e ponti e altre unità di ingegneria.
La macchina e gli accessori di test sono conformi a: GB/T2611. GB/T17671、 GB/T16826. Standard GB/T50081.

Regolare elettricamente lo spazio di compressione.

Dati tecnici：

1.Voltage: three-pase,380V /50HZ

2. Forza di test Maximum: 2000kn;

3. Livello più macchina: Livello 1;

4. Spazio compresso: 320mm

5.Diametro di pistion& Viaggio del pistone: ￠250mm*8 0mm;

6.Upper Dimensione del piane: φ240mm;

7.Agenuri per la piatta: 250 × 350mm;

8.Dimensions: 960 × 680 × 1370 mm;

9. Potenza Machine: 1.5KW (motore della pompa dell’olio 1.1kw);

10.Machine Peso: circa 840kg;

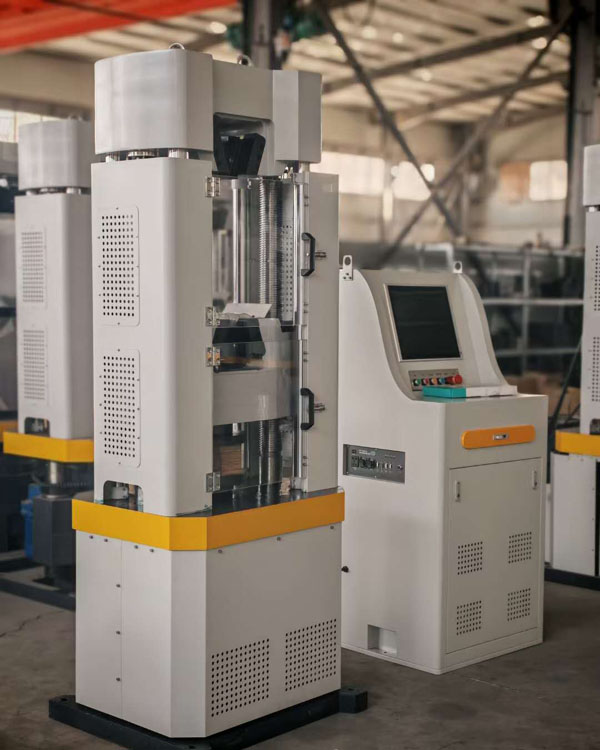

macchina per test del materiale universale：

I controller automatici sono programmati per seguire i requisiti di specifica del test selezionato per il contatto del campione, il pre-caricamento, la velocità di carico, il rilevamento delle interruzioni, l’acquisizione dei dati e il ritorno del pistone nella posizione domestica. Le variazioni delle velocità di carico e delle applicazioni vengono eliminate, garantendo risultati accurati, ripetibili e documentati che si sono strettamente conformi ai metodi di prova ASTM e AASHTO. I test automatizzati e la documentazione dei risultati portano anche a tassi più elevati di produttività con meno errori.

I frame di compressione in cemento sono progettati per gestire le esigenze giornaliere di testare cilindri, travi, blocchi e cubi di cemento. Le macchine di compressione di Humboldt abbracciano una gamma di test da 30.000 a 500.000 libbre. (Da 1112 a 2.224kn). Tutti i frame di compressione sono costruiti negli Stati Uniti a specifiche che superano gli attuali standard del settore. Queste macchine a compressione sono note per la loro versatilità, costruzione rigida, affidabilità e design compatto. Tutti i Telai di carico Humboldt sono fabbricati con membri del lato strutturale in acciaio e teste trasversali in acciaio solido, che presentano un design di costruzione in scatola unica. Ogni angolo è completamente segnato sulle cuciture interne ed esterne, fornendo la robusta stabilità necessaria per risultati di test accurati e ripetibili anno dopo anno.

Costruito per durare e rispetto Tuttoe molte macchine più leggere di concorrenti; Troverai le teste incrociate di queste macchine più spesse di quelle della loro competizione. Le nostre macchine a compressione hanno un pistone di diametro maggiore con una corsa più lunga e uno scudo di polvere. Forniscono un tavolo a piastre più spesso e inferiore, che è indurito per superare gli standard HRC 55, oltre ad avere porte di guardia di acciaio e di protezione.

Altre caratteristiche includono un design del Telaio che posiziona il gruppo cilindro idraulico sulla testa a croce superiore, che applica la forza di carico in direzione verso il basso, eliminando l’accumulo di materiale estraneo intorno Tutto’area del cilindro per una durata più lunga. Un sistema di piastre a cambio rapido consente una cambio rapido e facile dei piastrini di prova.

Humboldt produce diversi controller eccellenti da utilizzare con le nostre macchine a compressione in cemento che consentono di scegliere il controller che si adatta meglio Tutto’applicazione.

Controller automatici
La linea di controller di Humboldt include HCM-5080, un controller automatico e HCM-5070, una versione console dell’HCM-5080. HCM-5080 e HCM-5070 utilizzano una pompa idraulica integrale, che viene automaticamente controllata dal controller.

I controller della macchina per compressione HCM-5080 e HCM-5070 di Humboldt incorporano questi test standard nel loro design: ASTM C39, C78, ​​C293, C469, C496, C1019, C109/C109M e EN 12390-3. Basta scegliere il test che desideri eseguire mentre configuri il test e il controller ti guiderà attraverso la configurazione da dove puoi procedere con il test.

Controller manuali
Humboldt offre anche l’HCM-5090, un indicatore digitale da utilizzare con macchine a base manualmente. Questo controller presenta molte delle caratteristiche dei nostri controller automatici, tranne per il fatto che è progettato per l’uso con una pompa gestita manualmente. L’HCM-5090 incorpora le stesse configurazioni di test standard dei controller automatici. Basta scegliere il test che desideri eseguire mentre configuri il test e il controller ti guiderà attraverso la configurazione da dove puoi procedere con il test.

Per l’operazione di budget, offriamo anche l’indicatore I7, che è un indicatore di carico digitale di facile utilizzo che visualizza contemporaneamente sia il carico in tempo reale che la velocità dei valori di carico durante un test.
