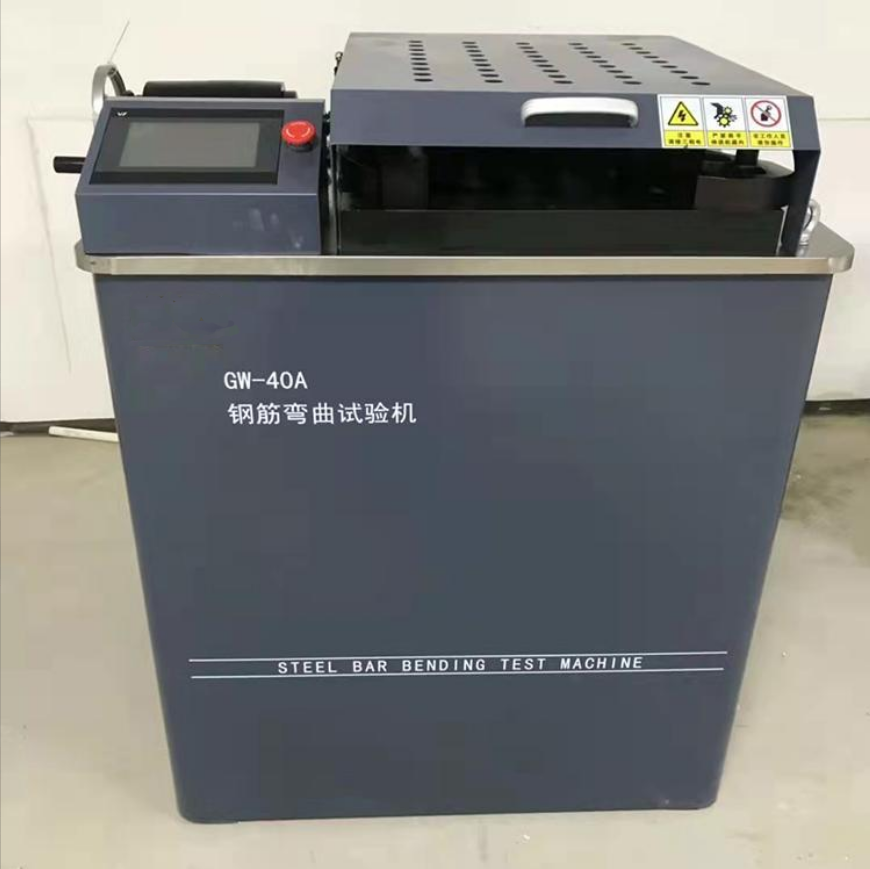

Macchina per testimonianza di piegatura per armani in acciaio GW-40A

Macchina di test di flessione per armani in acciaio

La macchina di prova di flessione della barra in acciaio è un’attrezzatura speciale per il test di flessione in avanti e inversa delle barre in acciaio. I principali parametri tecnici e indicatori dell’apparecchiatura soddisfano i requisiti di YB/T5126-93, GB1449-2018, GB5029-85 "Metodo di test di flessione del piano di rinfrescamento". Questo prodotto è ampiamente utilizzato nelle acciaierie e nelle unità di costruzione per testare le proprietà di piegatura positiva e negativa dell’armatura.

2. Parametri tecnici

1. Diametro Gamma di barre di acciaio flettente: ∮6-∮40

2. L’angolo di flessione in avanti della barra di acciaio: arbitrariamente impostato entro 0 ° -180 °

3. Angolo di flessione inversa della barra di acciaio: arbitrariamente impostata entro 0 ° ~ 25 °

4. Velocità della piastra di lavoro: ≤3,7r/min

5. Roller Center Distance: 165mm

6. Diametro della piastra di lavoro: ∮580mm

7. Potenza del motore: 1,5 kW

8. Un set di centro di flessione standard equipaggiato ：

24/ 32/ 40/ 48/ 56/ 64 /72/ 80/ 88/ 100 /140/ 160/ 180 /200

9. Dimensioni della macchina: 970 × 760 × 960mm

10. Peso della macchina: 700 kg

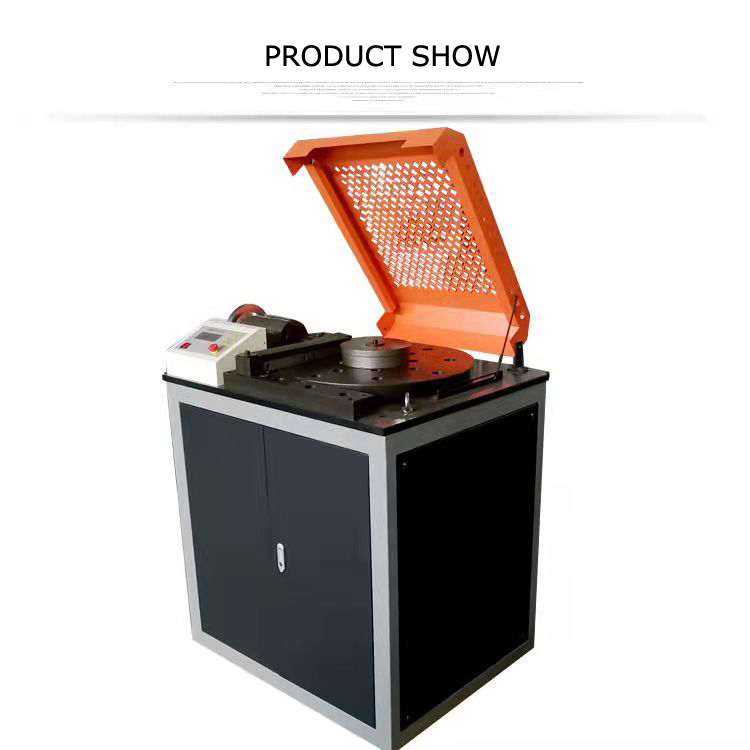

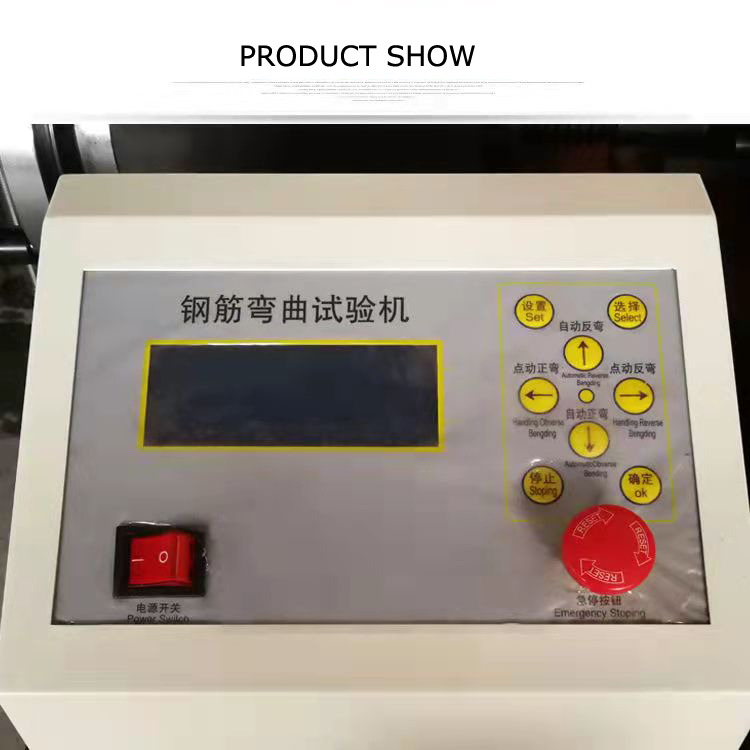

Tipo di visualizzazione digitale:

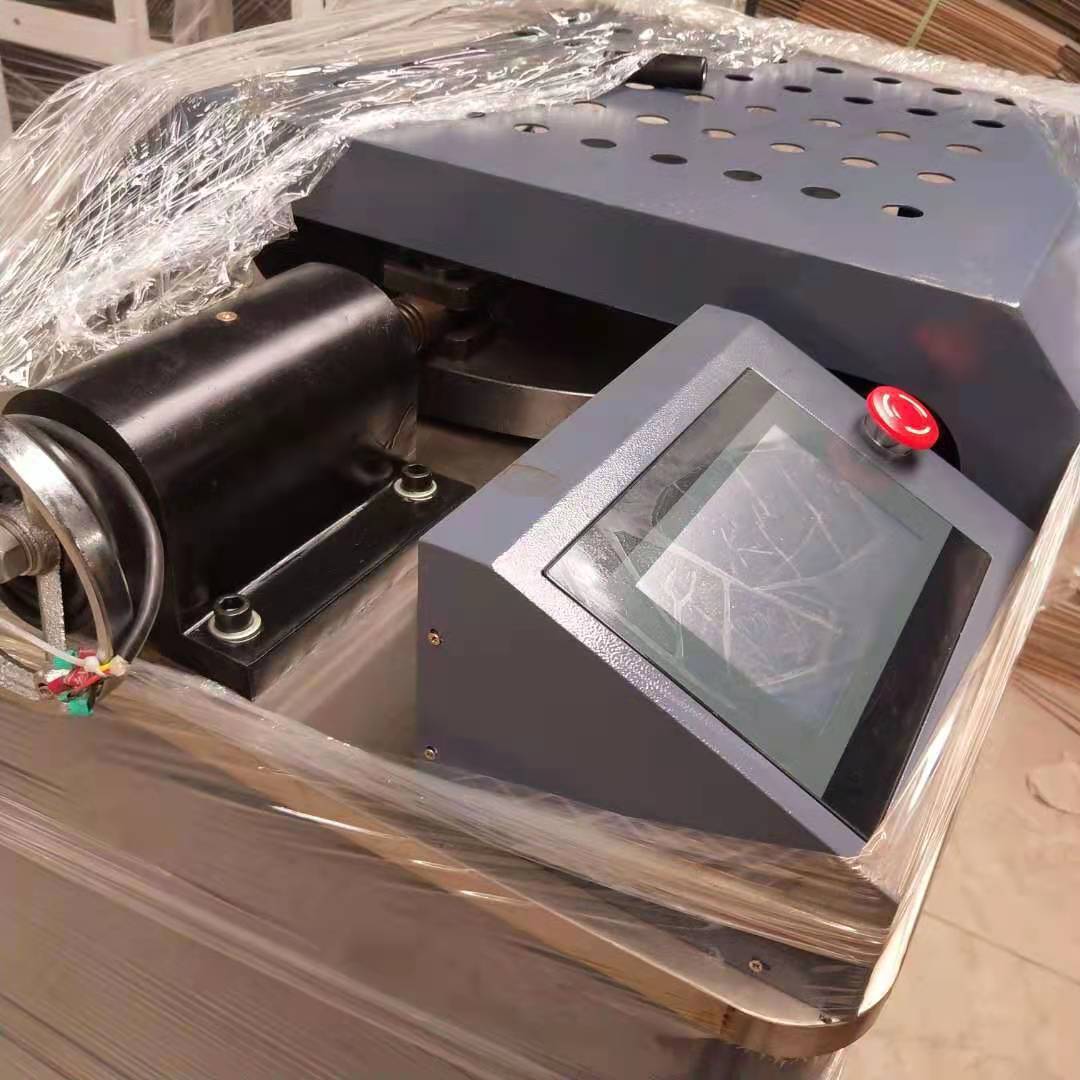

Tipo di touch screen LCD:

La macchina di prova di piegatura della barra in acciaio è un dispositivo per il test di flessione a freddo e il test di flessione inversa del piano della barra in acciaio.

Precauzioni

1. Controllare se le proprietà meccaniche sono buone, la tabella e la tabella della macchina di flessione sono mantenuti a livello; e preparare vari blocchi di strumenti di mandrino.

2. InstTuttoare il mandrino, formare albero, albero di blocco del ferro o Telaio di blocco variabile in base al diametro della barra di acciaio trasformata e ai requisiti della macchina flettente. Il diametro del mandrino dovrebbe essere 2,5 volte il diametro della barra di acciaio.

3. Controllare il mandrino, il tappo e il giradischi dovrebbero essere privi di danni e crepe, il coperchio protettivo deve essere fissato e affidabile e l’operazione può essere eseguita solo dopo che la macchina vuota è confermata per essere normale.

4. Durante il funzioNomento, inserire l’estremità piegata della barra di acciaio nello spazio fornito dal giradischi e fissare l’altra estremità contro la fusoliera e premila a mano. Controllare la fissazione della fusoliera.

Deve essere instTuttoato sul lato che blocca la rinascita prima che possa essere avviata.

5. È severamente vietato sostituire il mandrino, cambiare l’angolo e regolare la velocità durante l’operazione e non fare rifornimento o ripulire.
